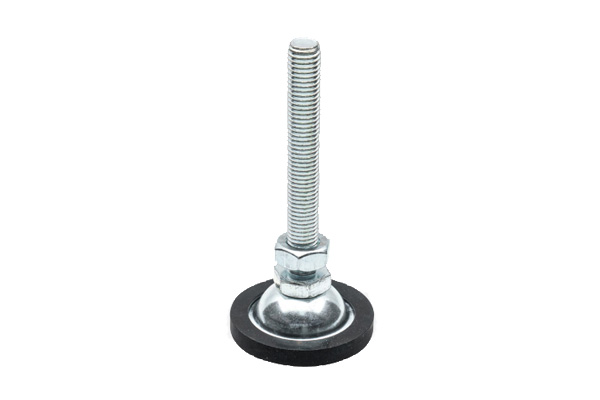

恩施帶膠平底型墊腳
【產品型號】HY8334.14
【產品材質】Q235/SUS304
【表面處理】鍍鋅/電解拋光
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | ||||||||
| D | M | A | L | L1 | L2 | E | B | H | ||
| HY8334.14 HY8334.14S | 45 | 8 | 60 | 81 | 5.5 | 6.5 | 15.5 | 13 | 6 | 2.07 |
| 10 | 80 | 102.5 | 7 | 8 | 17 | 2.25 | ||||
| 100 | 122.5 | 2.34 | ||||||||
| 70 | 12 | 80 | 111 | 8 | 10 | 23 | 19 | 7 | 3.51 | |
| 100 | 131 | 3.69 | ||||||||
| 120 | 151 | 3.87 | ||||||||
| 80 | 16 | 100 | 135 | 10 | 13 | 25 | 24 | 8 | 4.59 | |
| 120 | 155 | 4.86 | ||||||||
| 150 | 185 | 5.04 | ||||||||
| 20 | 150 | 238 | 13 | 16 | 30 | 6.66 | ||||
| 200 | 235 | 7.65 | ||||||||
訂貨示例：Type \ D – M x A
例如鋼制： HY8334.14\70-M12x80
例如不銹鋼制：HY8334.14S\70-M12x80
技術信息
| 型號 | 材料 | 表面處理 | |||
| 螺桿 | 底座 | 膠部 | 螺桿 | 底座 | |
| Y8334.14 | Q235 | Q235 | 橡膠 | 鍍鋅 | 鍍鋅 |
| Y8334.14S | SUS304 | SUS304 | 橡膠 | 本色 | 電解拋光 |
抱歉，該型號暫無3D模型！
