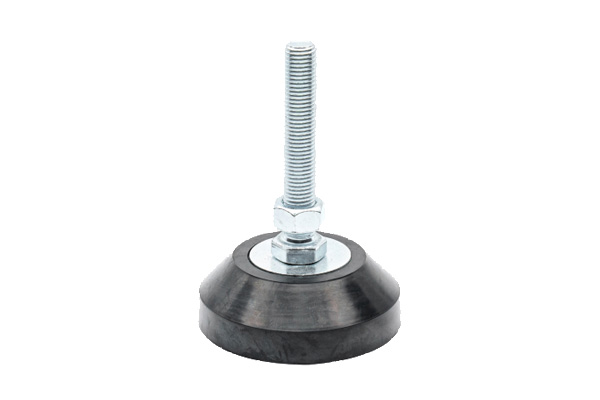

防震橡膠型墊腳
【產品型號】HY8334.5
【產品材質】Q235
【表面處理】鍍鋅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 型號 | 主要尺寸 | 垂直負載（kN) | ||||||||
| D | M | A | L | L1 | L2 | E | B | H | ||
| HY8334.5 | 60 | 12 | 100 | 133 | 8 | 10 | 25 | 19 | 13 | 1 |
| 120 | 153 | |||||||||
| 16 | 100 | 135 | 10 | 13 | 24 | 1.2 | ||||
| 120 | 155 | |||||||||
| 150 | 185 | |||||||||
| 70 | 100 | 139 | 29 | 14 | 2 | |||||
| 120 | 159 | |||||||||
| 150 | 189 | |||||||||
| 90 | 20 | 150 | 195 | 13 | 16 | 32 | 30 | 17.5 | 3.5 | |
| 200 | 245 | |||||||||
| 100 | 120 | 168 | 35 | 17 | ||||||
| 150 | 198 | |||||||||
| 200 | 248 | |||||||||
| 24 | 150 | 200 | 15 | 19 | 36 | 4 | ||||
| 180 | 230 | |||||||||
| 200 | 250 | |||||||||
訂貨示例：Type \ D – M x A
例如：HY8334.5\60-M12x100
技術信息
| 螺桿 | 底座 | |
| 材料 | 表面處理 | 材料 |
| Q235 | 鍍鋅 | 橡膠 |
抱歉，該型號暫無3D模型！
