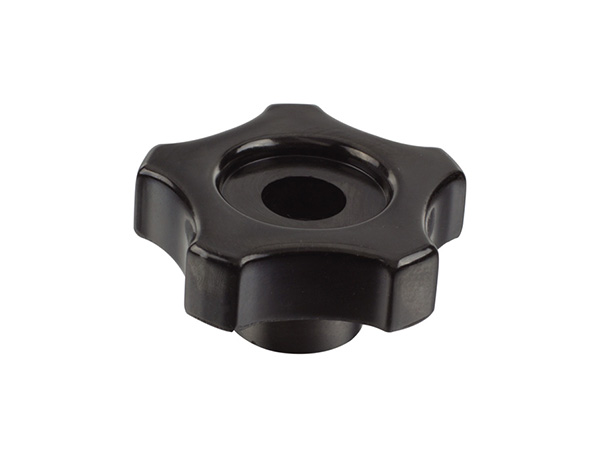

【產品名稱】 HY8314.31通孔五星把手結構圖
【產品型號】 HY8314.31 【執(zhí)行標準】 【產品材質】 （把手）膠木、（嵌件）鋼 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情

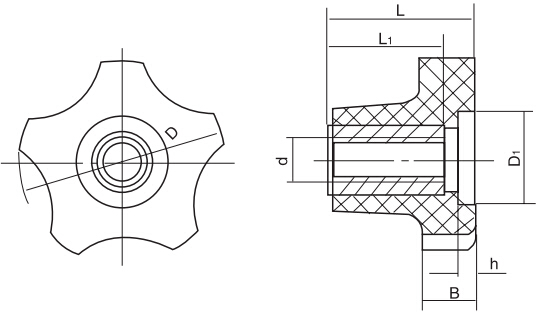

結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | |||||
| 膠木 | D | L | B | d | L? | h | D? |
| HY8314.31\M8x50 | 50 | 28 | 12 | M8 | 14 | 3 | 25 |
| HY8314.31\M10(M12)x65 | 65 | 32 | 15 | M10、M12 | 17 | 4 | 32 |
| HY8314.31\M16x70 | 70 | 37 | 16 | M16 | 28 | 5 | 32 |
