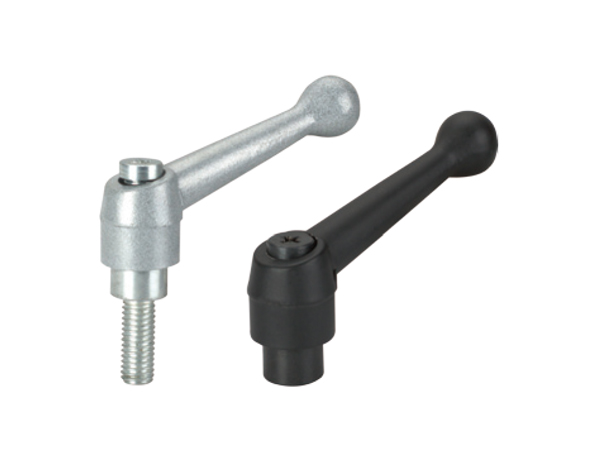

【產品名稱】 可調位緊定手柄
【產品型號】 HY8310.12-1 【執行標準】 JB/T 7270.12-94A.B 【產品材質】 （手柄體）鋅合金、（螺桿）鋼 【表面處理】 （手柄體）黑色、紅色、橘色或銀色， （螺桿）鍍鋅或者發黑處理 【生產廠家】 象山華洋機床附件廠
產品詳情

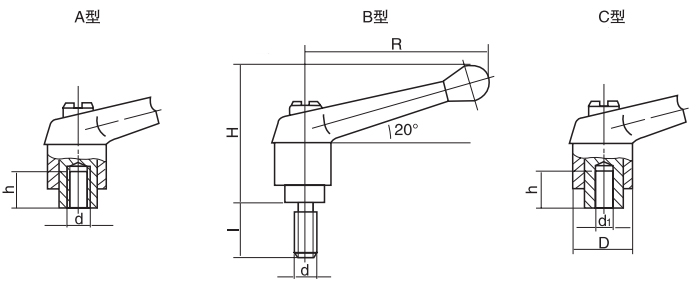

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | 螺桿 | ||||||
| Type A | Type B | Type C | R | H | D | d | d? | h | I |
| HY8310.12-1\AM5x40 | HY8310.12-1\BM5x40xI | HY8310.12-1\C5x40 | 40 | 34 | 15 | M5 | 5 | 8 | 16、20、25、32、40 |
| HY8310.12-1\AM6x40 | HY8310.12-1\BM6x40xI | HY8310.12-1\C6x40 | 40 | 34 | 15 | M6 | 6 | 8 | 16、20、25、32、40 |
| HY8310.12-1\AM8x63 | HY8310.12-1\BM8x63xI | HY8310.12-1\C8x63 | 63 | 45 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
| HY8310.12-1\AM10x80 | HY8310.12-1\BM10x80xI | HY8310.12-1\C10x80 | 80 | 58 | 22 | M10 | 10 | 12 | 20、25、32、40、50 |
| HY8310.12-1\AM12x95 | HY8310.12-1\BM12x95xI | HY8310.12-1\C12x95 | 95 | 66 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
| HY8310.12-1\AM16x114 | HY8310.12-1\BM12x95xI | HY8310.12-1\C16x114 | 114 | 78 | 32 | M16 | 16 | 18 | 40、50、63 |
